組串EL檢測儀 Z系列

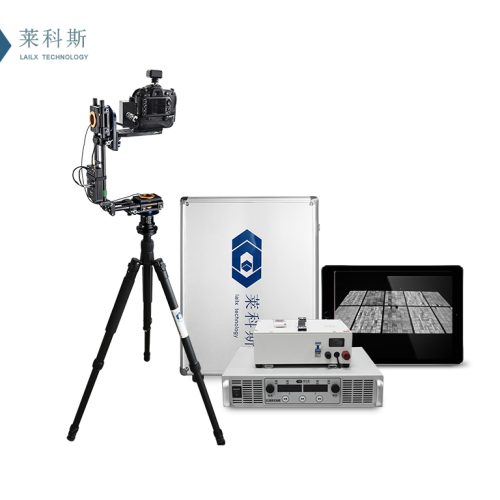

組串EL檢測儀 Z210進口配置

組串EL檢測儀 Z210進口配置

所屬分類

產品標簽

特征:

上電電源

全景儀

外接上電環境

聯系我們
15250559475

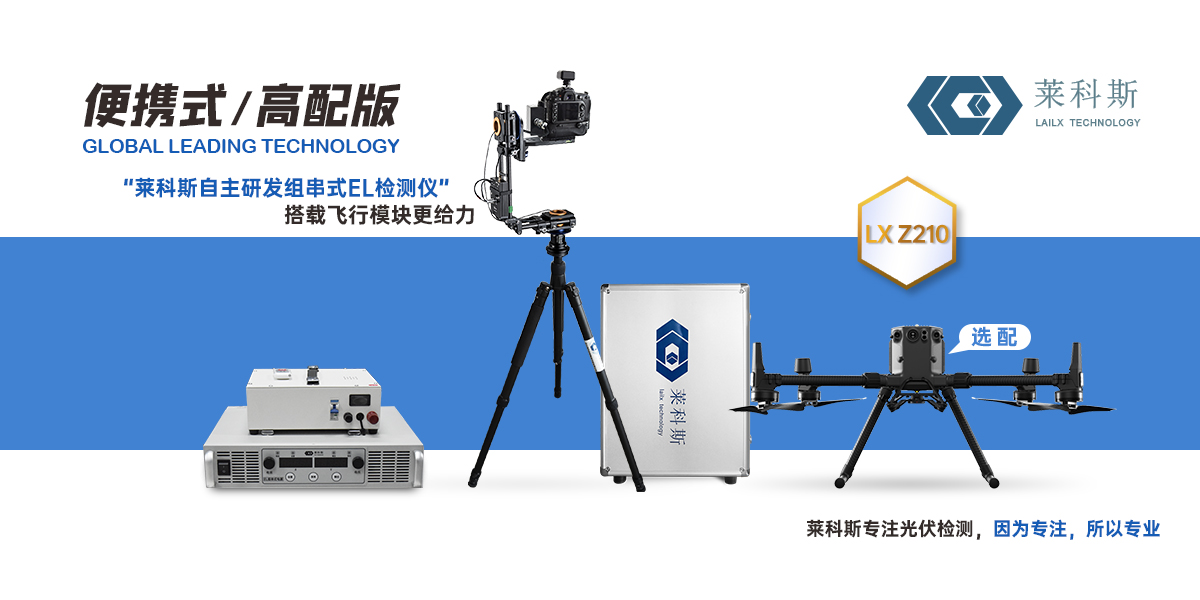

電站組串EL檢測儀

8d1fc4f2cd4402aed17ab8dd4b4ce74

? ?組串EL檢測儀的定義不僅僅是對光伏電池片組件的質量亦或是光伏電站發電量的保障,同時也是對于 廠家+物流+施工方+EPC+業主+運維的全方位責任鑒定。檢測的標準與依據,效率與性能,將是評判檢測設備的重要依據。

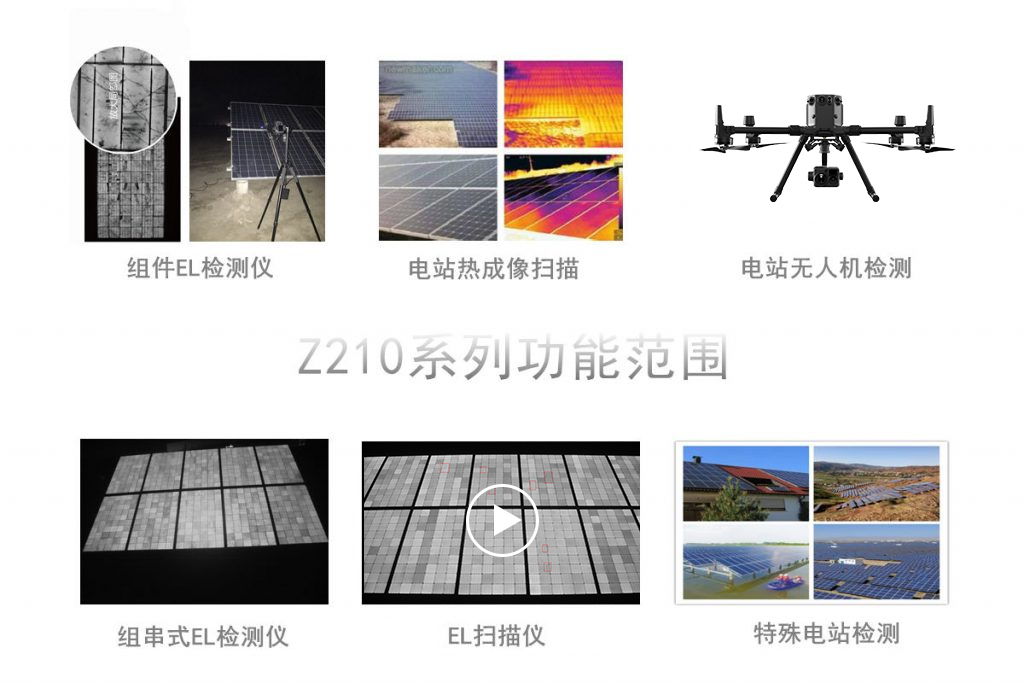

Z210系列 旗艦款設備展現卓越品質199e10de8ae3e2d21247ebc56ca8114

光伏電站組串EL檢測儀不僅官配了標準型的便攜式EL檢測儀,同時進行了多項拓展性選配功能

? ?標準型搭配 D9G系列 高配高感EL相機,其具備了更高的像素比例,以及全時自動對焦能力

D9G系列相機在像素上可實現1~24塊組件的同步檢測清晰成像,具備了更高的像素能力,同時其具備萊科斯專利性全時自動對焦系統,可進行畫面內全方位對焦,無需對焦操作功能,針對EL檢測環境,D9G具備了更高的暗光對焦能力,無需紅外燈等外置偽對焦工具。

? ? 更高效輕便的組串式電源模組

Z210組串EL檢測儀的定位即是組串式EL檢測,方陣檢測能力是其必備功能,萊科斯對其搭配了優化組串式電源(進口),其具備了更小的體積,更輕便的重量,以及更高的穩定性與參數精度,內部控溫系統,程控操作模塊,以及多項專利性安保功能,可使其在現場方陣端以及匯流箱處文縫鏈接操作完成一個組串的同步上電檢測。

? ?多樣性的支架選擇

組串EL檢測儀高配系列提供了3套支架系統,以便應對不同的電站使用需求,同時云臺系統萊科斯特別搭配有無線云臺調節模組,在進行方陣檢測以及高空操作時可通過無線操作功能調節相機角度搭配萊科斯全景定位儀來更快的調節相機角度,增加5~10倍的檢測效率。

? ?萊科斯標準型配置搭配

Z210組串EL檢測儀除拓展高配功能外其內部本身也同時具備了Z系列更全面的的配置系統:包括相機模組,支架模組,電源模組,暗室模組等,高配系列全套搭配了萊克斯領先的更全配置功能部件,全面使用萊克斯高標準規格打造旗艦版EL檢測儀。

多年致力品牌塑造,產品24th售后服務,所有參數均明確標識,產品質量標準一直是萊科斯始終不變的價值觀


Z210拓展選配功能第五代EL成像

EL掃描儀,全地形檢測設備

2

針對漁光互補,農業大棚,山地電站,常規的拍照性EL檢測儀已經遠遠無法達到市場檢測需求,操作難,作業危險成為了主要障礙。經過LAILX多年努力,LAILX突破了光伏EL缺陷檢測掃描性檢測難點。萊科斯最新研發生產的《EL掃描儀》可實現電池片/電池板/方陣組件的局部與大面積掃描性檢測,檢測畫面視頻實時同步傳輸,多種操作方式可快速完成大面積的電池板EL內部缺陷檢測。

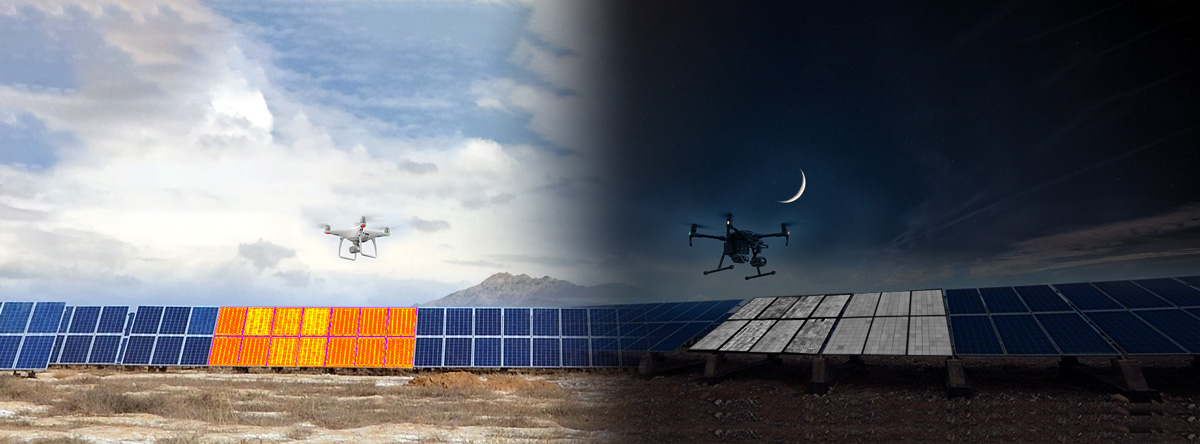

無人機檢測,航拍EL+熱成像

大面積的檢測以及日常運維性的巡檢是光伏電站市場的發展趨向,電池板的質量問題直接影響著發電效率以及成本收益,LXH210應運而生,LXH210具備了可切換掛載 EL檢測相機/ EL掃描相機/ 紅外熱成像相機/ 進行針對性的循環檢測,LXH210可對15KM范圍內電站及電力系統進行巡檢,檢測類型包括了 光伏電站方陣組件的 局部或者大面積的組件EL內部隱裂缺陷檢測、熱斑檢測等

配置清單:

型號規格 LXZ210
測試系統 電站測試模組/ 成像模組/ 暗室模組
成像時間? (S) 0.01~30
檢測周期? (S) 1~30
檢測對象 電站組件/廠家組件
檢測方式 白天暗室檢測 /夜晚支架上組件直接測試
可判斷缺陷類型 隱裂/碎片/低效率片/燒結網紋/材料缺陷/黑心/斷柵/黑邊
成像系統 分辨率:3600萬像素
全時暗光自動對焦/ 快速成像傳輸
內置5G無線操作傳輸模組
外接遠程無線WIFI模組150m范圍雙智能操控傳輸
暗室系統(選配) 可防紅外暗室?guī)づ?100%紅外屏蔽,搭建更快速
面積:2300*2300*1300
上電電源 移動電源 可APP遠程控制;續航1300~1500塊組件
0~1500V,0~5A可調程控組串上電電源;軟件控制
全景儀 支架上組件檢測專用,可同時成像檢測多塊組件
上電模式 通用插口連接組件上電
工作環境 -30~45 ℃
外接上電環境 AC?220V
軟件 項目管理APP軟件可無線操作設備與報告導出AI識別功能

萊科斯(LAILX)致力于光伏檢測設備的研發與生產,現有設備包括 EL檢測系列,便攜式EL檢測儀,組串式EL檢測儀,無人機EL測試儀,IV功率測試系列,便攜式IV測試儀,電能質量分析儀,等相關光伏電站檢測設備與光伏產線實驗室檢測設備。

名稱 參數
檢測對象 單晶組件 多晶組件 雙玻組件 CIGS薄膜組件


檢測范圍

隱裂 斷柵 碎片 破片
燒結網紋 工藝污染 黑芯 黑邊
虛焊 邊緣過刻 衰減 混檔
低效率片 PID 熱斑衰減 崩邊缺角.等




分辨率 3000萬像素??丨 工業級紅外光學探測器
芯片 工業級 紅外CMOS感光芯片
對焦方式 · A9全時暗光自動對焦,無需輔助對焦照明與視頻定位,斜面組件也可即移即測;成像畫質全面均勻高清,無局部虛點霧化

· 95點平面對焦系統,具備更高的暗光與斜面對焦能力

· 紅外感應解析系統,可免對焦高速成像

數據存儲 LAIX9C續傳系統,主機檢測圖片可自動轉移至U盤或移動硬盤內
檢測速度 0.01~60s(可調節),可實現1s高清EL隱裂成像
檢測范圍 0~6000mm*4000mm范圍可高清自動對焦EL隱裂成像
檢測時效 3 min/1組串(實測)
檢測精度 0.1 mm/pixel(最高測試精度標準)
紅外鏡頭 · 內置全自動對焦 Multi-CAM 3500 II 自動對焦傳感器模塊

· 可實現0.5mm以上精度要求測試

無線模塊 · 5G高頻WIFI?,200米無線傳輸范圍;美國進口芯片高速傳輸抗電磁干擾,配備專屬EL檢測專業版APP軟件

· WIFI具備雙通道傳輸信號,可雙ipad同步協同操作,同步操作查看檢測結果,極大提升檢測效率

· WIFI模塊具備可U盤連接自動復制檢測圖片的移動存儲功能

· 續航時間>6小時

顯示屏 123萬像素液晶屏
同步檢測 可支持一次性檢測最高12塊組件的同步高清EL成像檢測;

可支持一次性檢測最高25塊組件的失配衰減檢測成像

檢測方式 移動端:平板 / 手機 (wifi無線操作)

電腦端:掃碼檢測(條碼錄入及統計修正分選)

儀器端:手持式檢測

光學屏蔽 光線:燈光/月光/星光/凌晨傍晚低輻照度太陽光對測試無影響

時間:400輻照度以上防紅外模塊,400輻照度以下可直接測試

測試參數 高電流隱裂測試/弱電流衰減測試?可切換測試
4K EL視頻系統模塊 A9紅外感光芯片搭載A9S紅外感光鏡頭實現EL視頻檢測能力
電池片內部缺陷視頻掃描功能,組件內部缺陷4K視頻掃描功能
操作平臺 IPAD??9.7英寸 32G?(Apple 中國官方)
拓容模塊 可給紅外相機拓展安裝2塊鋰電池,增加雙倍續航時間










電源模塊





直流式移動電源

鋰電池 30AH

供電模式:高性能離鋰電池(美國)

上電組件功率:0~1000W(可同步上電4塊組件)

輸出模式:DC直流輸出

儲能上電:≥1300塊組件(270W組件實測通電5小時)

上電方式:M4插口

操控方式:紅外無線遙控操作輸出控制

主板屏顯:電量 LED數顯

單體重量:10kg

安全 恒流控制模塊,保障不會隨著電量降低而衰減上電電流
保障 短路保護,逆電流保護,漏電保護,絕緣保護

多項EL專用電源安全保護配置

尺寸 直流式移動電源:長220*高180*寬400mm 重量:10kg
?

?

?

?

?

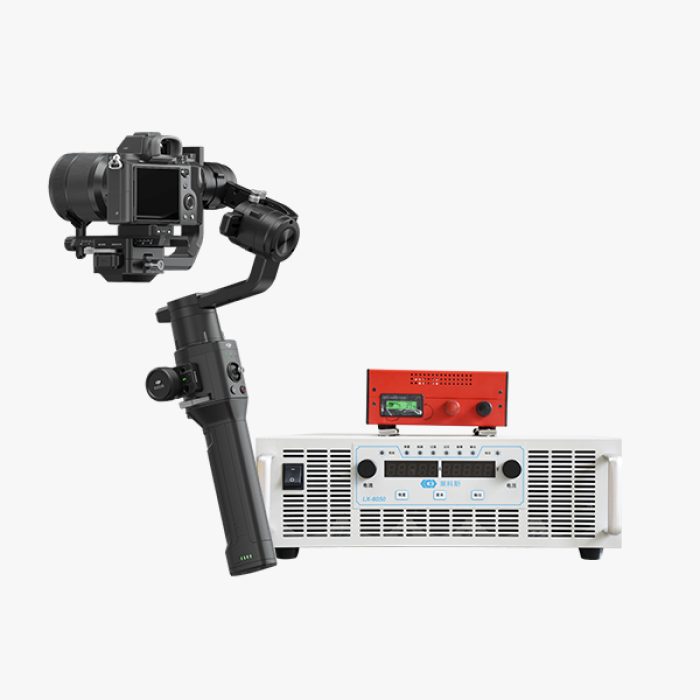

組串式電源(選配)











組串式電源

高性能組串式穩壓電源(進口配置)

輸出電壓:0~1000V (可調)、精度±1‰

輸出電流:0~12A (可調)、精度±1%

功率:10kw

穩定度:±0.05%

上升時間:100ms(滿量程的5~95%)

動態效應:反應速度1ms,波動±0.75%(負載突變范圍在50%~100%)

OVP調節精度:±1%額定值

遠程感測補償電壓:12V

輸入電壓:342-440VAC(380/400VAC)

輸入頻率:50/60HZ

輸入功率因數:>0.75

滿載效率:85%

程控:可編程,多種通訊接口選擇(I/O模擬量、 Lan、 RS232、 USB、GPIB)



EL特性

1、可同步完/1~25塊組件供電接入 (300w為例)

2、可在匯流箱、逆變器、組串處接入供電

3、恒變裝置可確保每塊組件的平均參數

4、控溫參數 程控控溫可確保內部溫度控溫45℃以下

5、全進口部件,便攜易攜帶



安全

恒溫控制系統

1ms快速負載響應,波動±0.75%

程控控制系統

大功率靜電防護/逆電流防護/短路保護/過載保護/電路分流分壓保護/

尺寸 電源:W580*D440*H160 (mm) ??重量: 24.6kg






定位系統模塊

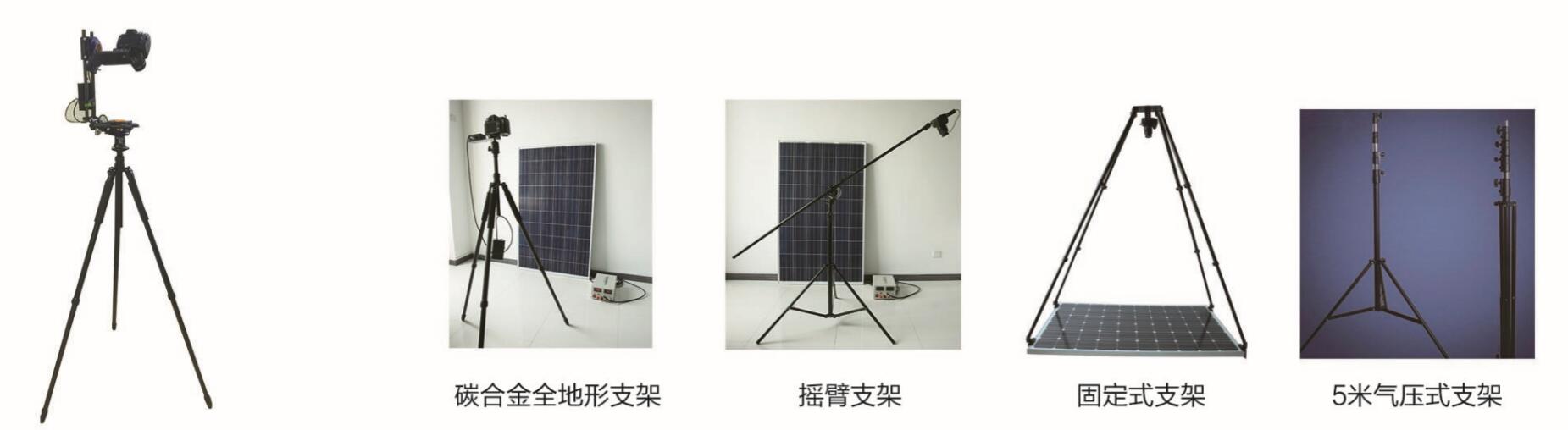

支架模塊

規格:碳纖維材質

尺寸:2米+5米

型號:三腳可伸縮支架

云臺:720°手動云臺(常規)

云臺:搖臂云臺(EL專用)

適用地形:全地形通用,安裝前與支架上組件通用



標配支架

規格:碳纖維材質

尺寸:2米

型號:三腳可伸縮支架

云臺:720°手動云臺(常規)

適用地形:全地形通用,安裝前與支架上組件通用



組串支架

規格:鋁合金

尺寸:5米

型號:壓力式伸縮支架

云臺:T式云臺(專用于近距離組串式檢測及大棚檢測)





全景儀

功能 LaiLx專利級定位裝置,可提高5倍以上檢測效率

可快速定位單組件或多組件檢測支架位置,從而避免常規的(測距儀,水平儀,紅外燈取景)盲移盲測,速度更快更精準,實現即移即測的快速檢測水準

定位 可精準定位1~22塊組件的同步檢測,定位時間 0秒
測距 可精準顯示儀器與組件之間的距離從而測算是否滿畫質檢測顯示,而無需通過取景或視頻來測看,速度更快
校準 儀器可發出十字校準光線,實現多組件檢測的中心點快速校準定位,并可校準探測性角度,覆蓋距離0~20m
續航 單次充滿電可續航240小時
波段 1500nm,可常開,對EL檢測無任何影響
裝置 探測頭、LED定位顯示器、續航電池、三腳架裝置滑塊
白天檢測模塊 防紅外暗室 防紅外模塊:100% 紅外線屏蔽

抗風模塊 ?:5~7級有效防風

適用環境 ?:白天太陽光下光伏板EL內部缺陷檢測

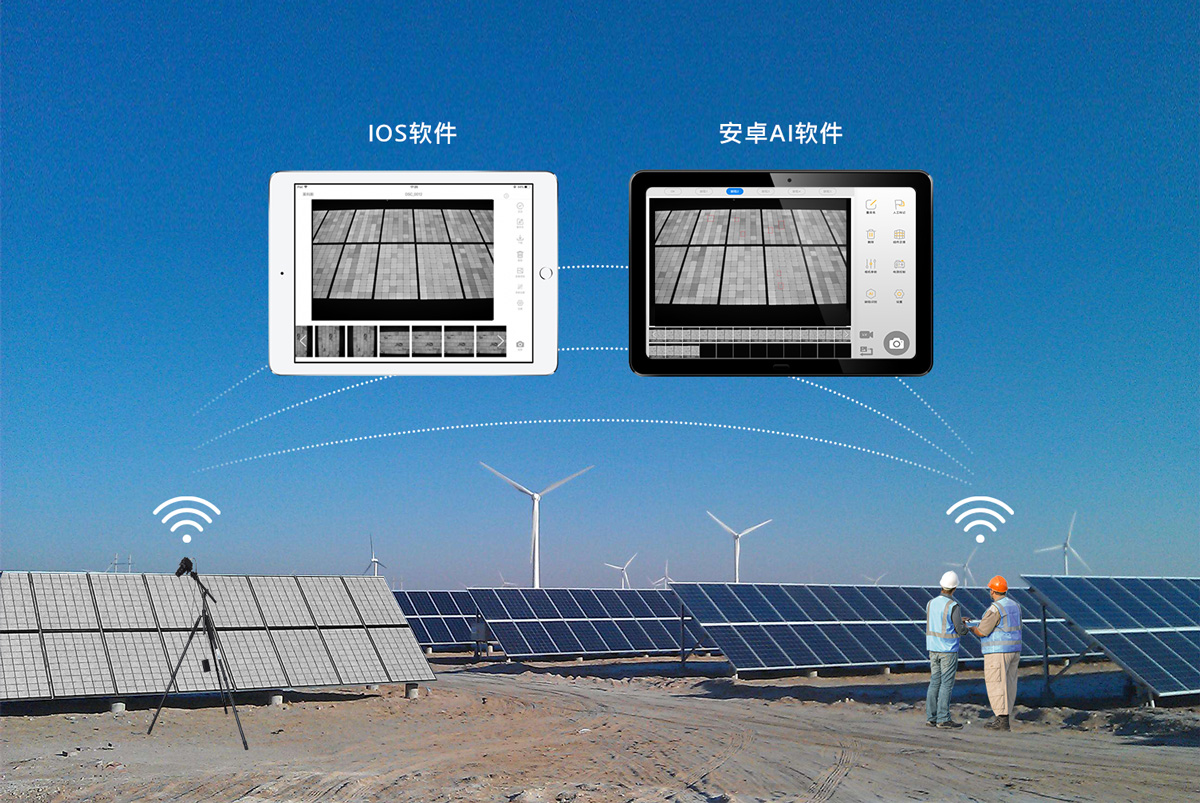

軟件

APP專業EL檢測軟件 · ?自主研發?美國進口高頻 5G WIF通信傳輸模塊專屬APP

通信端口:5Gwifi信號

傳輸距離:200m操控檢測傳輸

圖傳速度:2~5秒

抗電磁干擾:可有效抵抗多WIFI環境與大型光伏電站電磁干擾

圖傳COPY端口:移動硬盤插入系統自動copy入檢測數據

APP可搭載系統:Imac /Android/IOS/windows(手機/平板/電腦)

APP傳輸解碼率:ipad原圖傳輸并顯示

· ?圖片分析功能:

圖片放大查看功能

多張圖片同屏比對功能

EL圖片缺陷標記帥選功能

EL圖原圖解碼顯示功能

· ?圖片處理功能:

EL圖片檢測后自動保存至ipad內

EL圖片檢測后選擇性手動保存至ipad內

EL圖片分享上傳至云端功能

查看檢測主機內所有EL圖片功能

· ?APP數據控制功能:

軟件內可調節EL主機模塊核心功能包括(光圈/快門時間/ISO/測光/曝光補償/白平衡等參數)

軟件內可控制主機進行定時性或者間斷性自動檢測功能(0~60秒可調)

PC專業EL檢測軟件 · ?自主研發 PC掃碼軟件(可自動錄入組件條碼對應圖片)

· ?工業級無線掃碼器

· ?1~3秒傳輸速度

功能:

自動掃碼錄入,檢測圖片自動保存名稱為條碼

可按照檢測日期以及缺陷類型自動分類對應文件,及自動生成當日文件夾,缺陷類型名稱可自由更改

具備缺陷統計功能

具備軟件內自動截圖功能

具備軟件內修正圖片質量功能

具備軟件內可修改相機核心可調參數功能

具備水印、日期錄入功能

配件 2張32G存儲卡 80MB/S;4塊 相機鋰電池
尺寸 主機:長320*寬400*高210mm

電源:長540*寬540*高240mm

重量 主機: 3.5KG 支架 3.3KG 電源 8.8 KG
攜帶 主機:相機背包 / 電源:拉桿箱 / 支架:挎包
適用環境 沙漠,高原,屋頂,丘陵,山坡,廠房,屋頂,雪地,大棚,農光互補,魚光互補,風光互補,等各種環境



選配部件
配置 規格 優勢
鏡頭 A9S紅外鏡頭 可通過視頻掃描電池組件內部缺陷
儲備電源

(可航空攜帶)

恒流源1 電壓:0~60V 、 電流:0~10A 、功率:600W
恒流源2 電壓:0~100V、 電流:0~10A 、功率:1KW
恒流源3 電壓:0~1000V、電流:0~12A 、功率:10KW






直流穩壓式移動電源

鋰電池 20AH(50HZ)、供電模式:高性能鋰電池(美國)

輸出模式:AC /DC 一鍵切換

輸出功率:600w????輸出操作:直流調節輸出

電壓:0~60V (可調)、電流:0~10A (可調)、精度±1%

輸入模式:內部鋰電充電輸入,外部AC220外接輸入

EL定制:開關輸出2s緩慢變化(預防擊穿組件)

優勢:移動電源+穩壓電源 雙用一體式電源

重量:8kg

無人機模塊 大疆無人機集成
電動云臺 720°無線遙控電動云臺,內部鋰電儲存
超廣角鏡頭 可實現距離25米以上距離的組件檢測
定制型支架 針對特定電站或環境進行定制型支架系統
